光学机位跟踪
利用光学跟踪与 AI 算法获取摄影机运动信息，为场景视点更新提供数据。配置围绕实际机位路线和安装条件展开，适应常规虚拟影棚的拍摄组织方式。
产品概述
将摄影机运动与镜头变化接入实时场景
LeTracker-X 以机位跟踪、镜头数据和同步接入为核心，将实际拍摄动作转换为虚拟摄影机可用的信息。部署时依据摄影机的活动区域和镜头使用范围建立空间与镜头对应关系，让中小型影棚、教学机房及企业内容团队能够围绕现有设备配置虚拟制作流程。
重点说明
核心功能与应用价值
变焦与对焦数据采集
将 Zoom、Focus 与机位数据一起纳入制作链路。镜头读数与接收端标定文件对应，帮助虚拟镜头随真实镜头操作更新。
FreeD协议对接
通过 FreeD 向支持该协议的制作平台提供跟踪数据。统一机位编号、坐标方向和单位后，可将跟踪结果对应到指定的虚拟摄影机。
Genlock同步接入
将跟踪与摄影机、渲染平台纳入同步规划。空间校准与时序调整分别进行，使运动信息和拍摄画面在制作端保持对应。

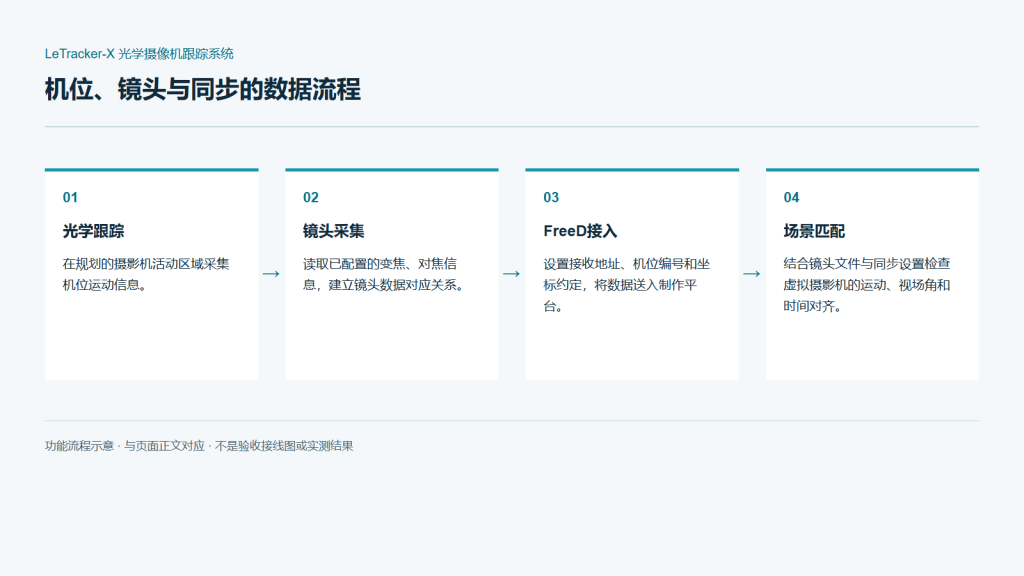

工作流程
机位、镜头与同步的数据流程
LeTracker-X 的接入包含机位数据、镜头映射和时序配置。视频仍按原有采集链路进入制作系统，跟踪数据用于驱动对应的虚拟视角。

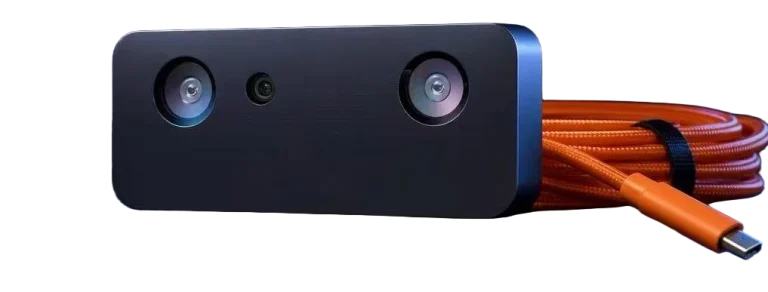

光学跟踪
在规划的摄影机活动区域采集机位运动信息。
镜头采集
读取已配置的变焦、对焦信息，建立镜头数据对应关系。
FreeD接入
设置接收地址、机位编号和坐标约定，将数据送入制作平台。
场景匹配
结合镜头文件与同步设置检查虚拟摄影机的运动、视场角和时间对齐。
配置与接入
安装与系统接入
常规项目可以从一个机位开始，先验证真实拍摄流程，再按制作需求安排后续机位。下面是建议的部署检查顺序，重点是摄影机、镜头、拍摄空间和接收系统之间的匹配。
明确拍摄任务
提供棚内尺寸、机位数量和拍摄方式，说明是固定机位、移动机位还是混合制作，并列出计划使用的XR、VP或AR平台。
核对机身与镜头
依据摄影机安装位置、镜头型号和工作焦段规划固定方式及镜头数据采集，预留操作、散热与布线空间。
检查接收与同步
确认接收端的FreeD支持、网络设置、相机编号及坐标约定；按视频制式配置同步，再检查真实画面与虚拟视角。
按工作范围验证
测试常用拍摄路线、俯仰角度、变焦和对焦变化，记录项目设置。调整安装、镜头或场景后，按同一流程复核。
技术配置
技术配置与接口
| 跟踪方式 | 光学跟踪与AI算法 |
|---|---|
| 对接协议 | FreeD |
| 镜头数据 | Zoom / Focus |
| 同步方式 | Genlock |
| 制作方向 | 常规XR / VP / AR拍摄 |
| 应用定位 | 中小型影棚、教育实训、企业内容制作 |
应用场景
典型应用场景
中小型虚拟影棚
以实际节目机位为中心，组织跟踪、镜头与渲染系统。适合先建立稳定工作流程，再逐步增加制作内容。
高校教学与实训
把机位安装、数据接收、镜头标定及虚实匹配作为一套可观察的教学流程，便于学生理解虚拟摄影机的作用。
企业内容制作
服务产品讲解、课程和品牌视频等常规拍摄。围绕固定的摄影机与镜头组合，形成便于重复使用的项目配置。
应用与功能示意
工程选型
明确配置条件，再验证实际工作流
先定义需要交付的镜头
用分镜和机位路线说明固定讲授、移动演示或虚拟场景拍摄的需求，提供可安装位置、照明条件和遮挡情况。要求针对候选硬件与软件版本确认有效工作区域，不以通用光学跟踪原理推定该产品的覆盖范围。
明确 FreeD 接收端的数据约定
如项目采用 FreeD，先列出制作平台、插件版本和所需字段，并确认坐标单位、旋转方向、机位编号及镜头数值范围。协议名称相同不代表数据可直接使用，也不代表自动获得畸变模型或完整镜头标定。
把同步和恢复要求写入方案
提供视频制式、参考信号和可接受的节目延迟，要求说明同步输入、失锁提示及中断后处理方式。教学机房还应约定学生操作权限、配置恢复和镜头文件交接方法，这些均需对应版本演示确认。
建议验证与交付检查
先验证数据再判断合成效果
在隔离测试环境检查接收字段、机位编号和单位，逐轴移动以排查方向与缩放错误。将镜头读数和画面构图变化对照记录，再进入空间及镜头标定，避免用渲染端补偿掩盖基础数据问题。
用实际场地难例验证
选取最低机位、最大俯仰、布景边缘和遮挡后重新进入的路线，使用最终镜头与画幅连续拍摄。分别记录定位稳定性、恢复行为和虚实偏差；事先定义可接受条件，不将单个静止画面作为全部验收。
交付可重复的配置记录
要求保存设备及软件版本、接线表、网络设置、标定文件和测试片段。由现场操作员按交付步骤重新启动并复现基准镜头，核对是否仍需开发人员手动干预，以及异常时能否回到可用配置。
FAQ
选型常见问题
LeTracker-X适合怎样的项目？
面向常规 XR、VP、AR 拍摄、中小型影棚、教学实训及企业内容制作。选型依据实际空间、机位运动和所用渲染平台确定。
已有FreeD接收功能，还需要配置什么？
继续配置网络地址、机位编号、坐标方向、单位和镜头映射，再通过实际画面检查运动及构图匹配。
变焦与对焦数据有什么作用？
它们描述镜头状态，供接收端选择相应的虚拟镜头参数。变焦会改变视场角，对焦引起的成像变化也应纳入使用镜头的标定。
部署前需要准备哪些设备信息？
提供摄影机、镜头和渲染平台型号，附场地尺寸、机位路线、视频制式以及现有同步设备清单。
如何检查首次安装效果？
使用常用焦段完成平摇、俯仰、移动和变焦镜头，对照近远景参照物检查空间对应，再单独调整画面与数据时序。
现有 FreeD 制作平台是否可以直接接入？
应先做版本级联调。接收端需正确解释坐标与编码器范围，并建立实际摄影机的镜头关系。参考文档描述的是接收工作流，不是 LeTracker-X 已完成兼容认证的证明。
如何核验 AI 处理和同步配置？
要求提供对应版本说明和可观察的测试结果，明确 AI 在流程中的作用、所需运行资源及同步信号的实际路径。尚无证据的项目应列为待验证项，而不是采购验收的既定事实。
技术参考与供货范围
LeTracker-X 为乐呈品牌产品。供货版本与项目配置待确认；算法、协议实现、同步方式和性能应取得对应版本资料并完成测试。第三方工作流文档不代表产品认证。
以上资料用于解释技术原理与实施条件；具体能力以对应供货版本、项目配置和确认的测试为准。
项目沟通
配置咨询所需资料
摄影机与镜头
摄影机与镜头型号、镜头接口及常用焦段。
机位与场地
机位运动、场地布局及安装条件。
制作链路
渲染平台、视频制式及同步方式。
联系乐呈
配置适合现有影棚的跟踪方案
提供摄影机、镜头、场地和渲染平台资料，梳理 LeTracker-X 的安装与接入配置。
