云台角度采集
读取平摇与俯仰变化，并结合机位位置、支撑高度及安装偏移计算虚拟视角。适合主要依靠固定支撑上转动与变焦完成构图的机位。
产品概述
保留常规摄影操作，增加虚拟视角数据
固定机位的空间位置通常已知，拍摄变化主要来自云台转动和镜头操作。FluidHead 以云台角度、镜头读数及安装关系描述当前视角；控制台整理数据后送入图文或虚拟场景系统。完成机位定位和镜头标定后，摄影师可按原有操作习惯构图，虚拟视角随对应数据更新。
重点说明
核心功能与应用价值
镜头数据配合
通过适配的镜头连接或外置编码器取得镜头状态。将读数与镜头标定对应，可为宽角、长焦及变焦镜头提供一致的场景匹配依据。
控制台参数管理
由 FluidHead 控制台管理云台与镜头相关配置，集中完成数据连接和参数设置。设备与线缆围绕摄影操作区布置，便于现场检查和机位维护。
图文与虚拟演播室接入
按配置使用 FreeD 或 Stype HF 对接渲染端，结合 Genlock 规划时序。AR图形的位置、大小和透视由已标定的机位与镜头关系驱动。

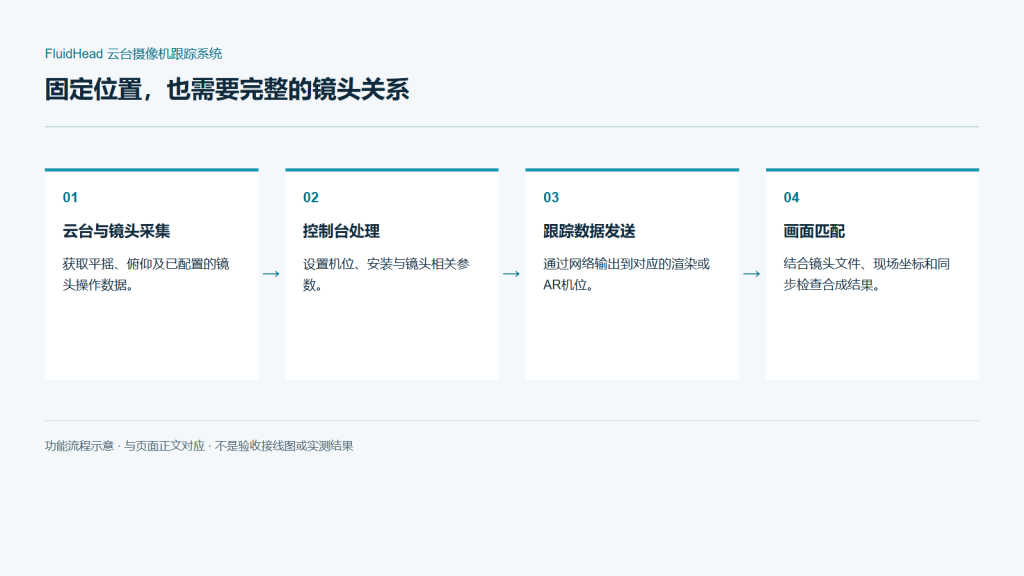

工作流程
固定位置，也需要完整的镜头关系
云台传感器采集转动，镜头连接或编码器采集镜头状态，控制台再把这些信息发送给渲染端。机位位置、安装偏移和镜头标定建立了现场与虚拟场景的对应关系，因此在固定支撑上平摇、俯仰和变焦时，虚拟画面也能按相应视角更新。
云台与镜头采集
获取平摇、俯仰及已配置的镜头操作数据。
控制台处理
设置机位、安装与镜头相关参数。
跟踪数据发送
通过网络输出到对应的渲染或AR机位。
画面匹配
结合镜头文件、现场坐标和同步检查合成结果。
配置与接入
安装与系统接入
固定机位的部署重点是安装关系和镜头匹配。建议使用准备正式拍摄的云台、镜头和机身进行整体适配，并在需要使用AR图文的位置完成现场坐标检查。
核对云台与支撑
提供云台型号、支撑接口、摄影机与镜头重量，检查承载、平衡及所需转动范围。不同云台按对应适配方式配置，不把控制台当作通用机械接口。
连接镜头与控制台
按镜头型号选择数据连接或编码器安装方式，检查广角到长焦的读数方向与范围；线缆留出云台转动余量，避免拉扯影响操作。
设定机位与场景关系
在场景中建立机位位置、云台安装偏移和镜头匹配。固定支撑移动或高度改变后，应复核这些关系再投入拍摄。
完成接收与镜头测试
对齐协议、机位编号、同步及视频格式。测试平摇、俯仰与变焦，并在计划叠加图文的位置检查近景、远景和画面边缘。
技术配置
技术配置与接口
| 跟踪形式 | 机械式云台与镜头跟踪 |
|---|---|
| 主要数据 | Pan / Tilt / Zoom；按镜头配置采集Focus |
| 数据连接 | Ethernet / UDP |
| 对接协议 | FreeD / Stype HF |
| 同步方式 | Genlock |
| 镜头匹配 | 镜头标定与镜头文件制作 |
| 镜头接入 | 适配的镜头数据连接或外置编码器 |
| 典型机位 | 演播室或体育转播固定支撑机位 |
应用场景
典型应用场景
新闻与访谈演播室
围绕常用机位采集云台与镜头动作，为虚拟场景或演播图文提供数据。以节目实际使用的构图范围完成联调。
体育AR图文

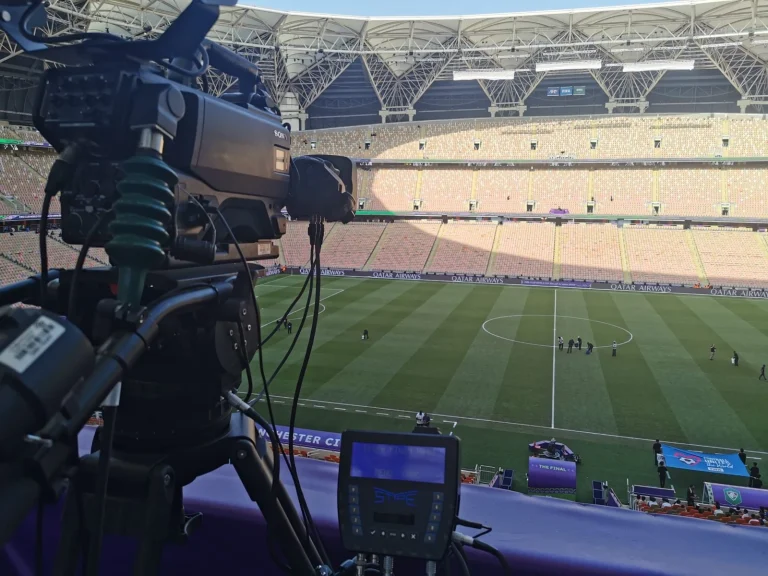

在固定转播机位呈现数据牌、虚拟标识或空间图文。重点检查场地坐标、镜头变焦和远距离画面的对齐。
固定机位虚拟制作
适合以转向和变焦为主的制作流程。不同镜头或机身组合分别保存设置，便于后续更换与复核。
应用与功能示意
工程选型
明确配置条件，再验证实际工作流
确认固定支撑是否符合拍摄方式
先区分固定支点上的平摇俯仰，与推拉底座、改变支撑高度等位移。如果计划移动底座，应另行确认是否测量该运动；仅有云台角度不能自动描述支点的位置变化。
核对云台、镜头和控制台组合
提供云台具体型号、摄影机及镜头重量、安装板和镜头接口。确认所选云台的机械适配、平衡及运动范围，并逐项列出编码器、线缆和控制台；品牌相同不等于所有云台均可适配。
按长焦构图规划标定
体育或大型演播室的长焦镜头更容易显现角度和镜头映射误差。提供实际拍摄距离、构图范围与常用变焦位置，约定机位原点、云台轴线和镜头光心之间的关系，而不只在广角全景下调整。
建议验证与交付检查
分别检查角度、回程和线缆
在获准运动范围内往返平摇、俯仰，观察读数连续性、回到同一构图时的重复性，以及线缆是否牵拉。机械松动、编码器异常和接收方向错误应分别处理，不依靠图形平移掩盖。
在远近与变焦组合中检查锚点
用场地中已确认位置的参照点检查图形锚定，覆盖广角、长焦和常用对焦距离。记录快速变焦及反向操作后的偏差，并在下游真实合成输出确认镜头数据与视频的时间对应。
演练机位调整后的复核流程
按现场允许的方式重新安装摄影机或调整支撑高度，再由操作员执行复核步骤。交付机位测量记录、镜头文件和控制台设置，明确哪些变化需要更新固定位置或重新标定。
FAQ
选型常见问题
固定机位为什么仍需跟踪数据？
云台转动和镜头变焦都会改变画面视角。采集角度和镜头状态后，渲染端可以同步调整虚拟图形的透视与构图。
如何确认现有云台是否适配？
提供云台、摄影机及镜头型号，核对机械接口、数据采集方式、承载与重心。适配结果应落实到具体云台和线缆组合。
镜头没有数字接口时如何采集数据？
可评估外置编码器，根据镜头齿环、安装空间及工作行程配置，随后建立读数范围和镜头标定。
机位位置改变后如何调整？
更新机位坐标、安装高度和偏移，复核镜头标定及参照点。若需要支撑整体连续移动，则还应配置相应的位置跟踪方式。
云台跟踪与电动遥控是什么关系？
跟踪采集角度和镜头数据；电动遥控负责驱动设备运动。是否包含电动功能取决于所选云台及控制配置，二者在方案中分别确定。
FluidHead 能否代替自由移动摄影机的六自由度跟踪？
不能仅凭云台跟踪作此判断。固定支撑的角度采集与自由移动位置测量是不同任务；推拉、升降或轨道运动是否被测量，必须查看实际配置和数据输出。
云台带编码器是否就能直接用于体育 AR？
还需建立真实机位、场地坐标和镜头成像关系，并对齐视频与数据时序。应以正式拍摄距离和长焦镜头验收，而不是只确认接收端出现角度数值。
技术参考与供货范围
FluidHead 为 stYpe 品牌跟踪方案，配套云台与镜头可能属于其他制造商。供货组合及乐呈的适配、标定与 AR 联调范围须按项目确认，不能仅凭品牌名称推定兼容性。
以上资料用于解释技术原理与实施条件；具体能力以对应供货版本、项目配置和确认的测试为准。
