实时图形与动画渲染
按图文模板、三维模型、动画及材质复杂度配置CPU、GPU与显存，满足比分、名单、战术分析或产品模型等节目内容的渲染任务。
产品概述
连接图文内容、机位透视与直播输出
AR图文制作既需要图形计算，也需要正确的空间对应和可控的播出流程。服务器运行选定的图形平台，接收业务数据及操作指令，结合机位信息生成画面。图形在服务器内合成还是以Fill/Key送入导播，决定视频I/O、同步及操作配置。
重点说明
核心功能与应用价值
空间AR机位匹配
根据固定或移动机位配置场景坐标、跟踪接收与镜头映射，使图形能够对应实景位置及摄影机透视。固定画面图文与空间AR按用途分别组织。
节目视频接口
根据内合成、外部导播或Fill/Key流程选择视频输入输出，配套分辨率、帧率、参考同步及下游接口，形成清楚的信号路径。
数据与播出操作衔接
在图文平台内连接比分、名单或统计数据与图形模板，组织操作员的上图、更新与撤图流程。需要主备时另行配置节点状态与切换方式。

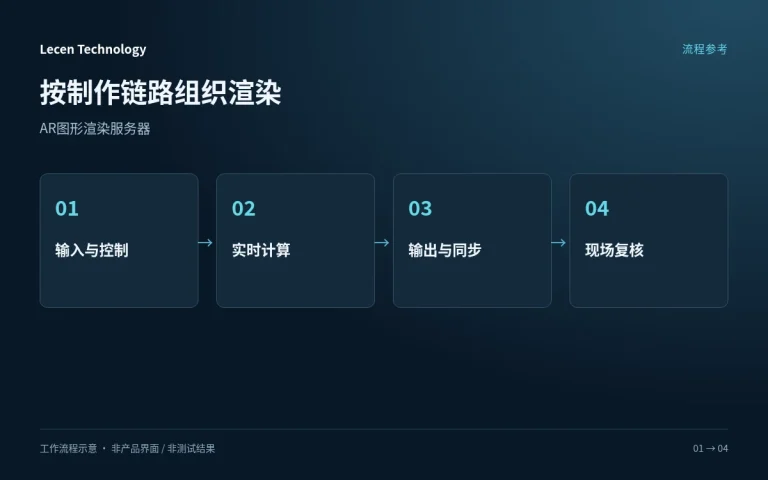

工作流程
从数据与操作指令到节目图文
业务数据由项目的数据源提供，图形软件组织模板和播出逻辑，服务器承载实时计算及视频连接。
数据与操作输入
接入比分、名单等业务数据和操作员控制，加载节目模板及场景。
图形与视角计算
执行动画，按固定机位或跟踪数据更新空间图形的视角。
视频合成输出
按内合成或外部合成方式输出节目画面或所需图文信号。
节目监看与控制
检查上图、更新、撤图和机位切换，确保图形符合节目流程。
配置与接入
从配置到上线验证
优先确定软件平台与视频制式，再匹配硬件。验收使用真实项目，不用空场景替代。
整理项目输入
确认场景、机位、屏幕或节目输出、网络和同步要求，形成连接清单。
匹配平台与硬件
核对软件版本、显卡、驱动、扩展插槽及视频设备的兼容关系。
完成代表性测试
用复杂场景、实际镜头和完整输出连续测试，记录性能、延迟与资源占用。
保存可恢复配置
记录软件、驱动、工程和接口设置，保留恢复副本及可重复的测试项目。
技术配置
技术配置与选型
| 产品定位 | 实时AR图文与三维图形渲染服务器 |
|---|---|
| 计算配置 | 按图文模板、模型、动画及平台配置 |
| 机位数据 | 固定视角或按项目接入摄像机跟踪 |
| 业务数据 | 由项目数据源经图形平台接入 |
| 视频路径 | 内合成或外部合成，按平台与I/O配置 |
| Fill/Key | 按软件、视频卡及下游导播接口选配 |
| 网络规划 | 区分图形控制、跟踪与业务数据通信 |
| 运行检查 | 图形更新、镜头切换、输出时序与连续播出 |
应用场景
典型应用场景

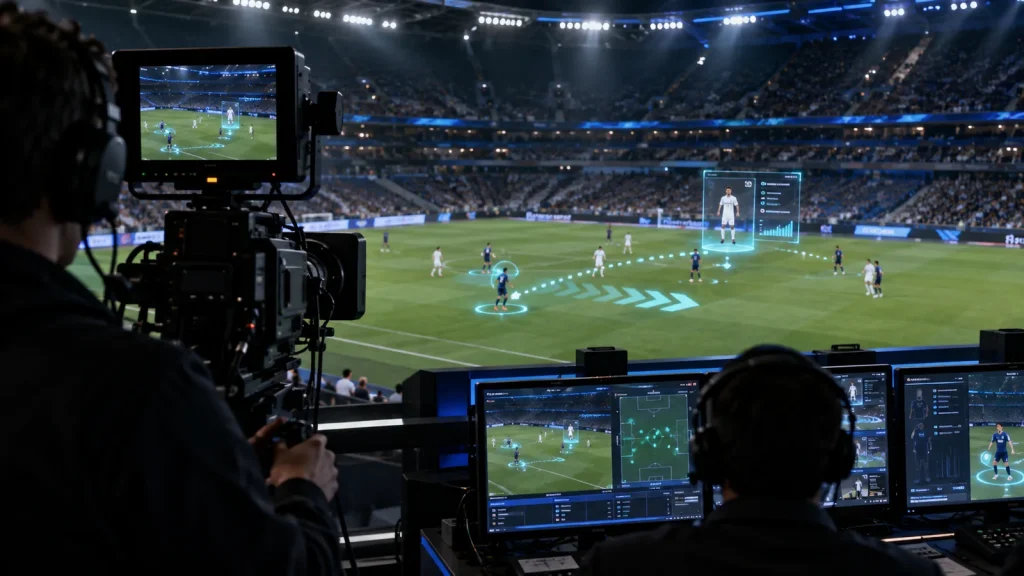

体育赛事AR包装
为战术讲解、赛场图形或数据呈现配置渲染链路，明确跟踪和业务数据分工。
新闻与演播室图文
围绕主持人、实景与虚拟图形组织画面，按节目节奏设计操作流程。
品牌活动与实时演示
配合节目脚本及现场设备，使三维图形与演讲、镜头和舞台流程衔接。
应用与功能示意
工程选型
明确配置条件，再验证实际工作流
区分屏幕图文与空间 AR
先明确比分条等二维叠加，还是需要随实景透视变化的三维图形。空间 AR 需确认机位位置、镜头及场地坐标；如果摄影机移动或变焦，固定构图参数通常不能继续适用，应核实跟踪与镜头数据路径。
确定内合成或 Fill/Key 输出
画出图形、背景视频、导播和节目输出的关系。若采用 Fill/Key，确认成对通道、制式、参考同步、透明度解释和下游键控方式；若在服务器内合成，则需核对视频采集和整链路延迟，不能只按显示接口数量选卡。
按数据更新和播出操作评估
提供比分、名单或统计数据的字段、更新时间、异常样例与操作流程。说明预监、上图、更新、撤图及人工覆盖由哪套软件完成，并明确主备需求、接口权限和许可；这些不是通用渲染硬件自动具备的功能。
建议验证与交付检查
用测试图检验图形输出
将透明渐变、细线、文字边缘和运动图形送到实际导播，检查 Fill 与 Key 的帧对应、极性及透明度解释。核对色彩范围与画幅帧率，在最终节目输出观察暗边、亮边、抖动和异常裁切。
按真实镜头核验空间锚定
使用场地已确认的参照点，测试正式焦段、平摇、俯仰和机位切换。检查远近图形的透视、镜头畸变及视频延迟；机位切换应切换到对应的数据与标定，不能只切换背景视频。
演练错误数据与播出恢复
在隔离环境输入迟到、重复、缺失或错误格式的数据，检查预定的拒绝、提示或人工处理方式。测试撤图、程序重启及已配置的主备切换，记录输出中断和状态恢复；验收清单区分软件功能与整机责任。
FAQ
选型常见问题
AR图形服务器与XR服务器的配置重点有什么不同？
AR项目更关注图文模板、业务数据、播出操作及合成链路；XR项目通常还涉及更完整的场景与显示任务。配置依据实际软件工作流确定。
什么时候需要摄像机跟踪？
图形需要随移动摄影机保持实景空间关系时，应接入机位与镜头数据。固定视角项目可通过固定机位标定建立对应。
如何选择内合成或Fill/Key输出？
由现有导播架构和图形软件确定。内合成在对应平台形成最终画面；Fill/Key将图文与键控信号交给下游设备，两者的视频接口要求不同。
比分及名单如何进入图文？
使用项目提供的数据接口或操作员录入，由图形平台映射到模板字段，并设置更新与人工校核流程。
直播配置怎样测试？
按实际节目单检查上图、数据更新、撤图及机位切换，同时记录视频制式、时序和连续运行情况。
有视频输出接口是否就能输出 Fill/Key？
不一定。需同时满足软件透明通道处理、视频卡输出模式、通道分配、同步及下游键控要求。应使用同一套软件、驱动和导播进行成对输出验证。
更快的服务器能否解决错误比分或 AR 漂移？
不能直接解决。错误数据涉及源端与更新逻辑，漂移可能来自坐标、镜头、跟踪或时序。应分别检查数据链和空间合成链，再判断是否存在计算资源不足。
技术参考与供货范围
乐呈 AR 图形渲染服务器按业务软件与视频链路配置。图文平台、数据接口、Fill/Key 和主备行为均须独立确认；引用平台与图像格式文档不代表已实施相应功能、包含许可或取得认证。
以上资料用于解释技术原理与实施条件；具体能力以对应供货版本、项目配置和确认的测试为准。
项目沟通
配置咨询所需资料
图形清单
确认比分、名单、三维模型和动画触发方式。
合成方式
明确内合成或外部Fill/Key及下游导播。
播出流程
彩排镜头切换、数据修正、撤图和故障处置。
联系乐呈
配置适合节目流程的AR图文平台
提供图文类型、软件平台、数据来源和导播接口，确定服务器、视频I/O及播出控制配置。
